ZHT-LM02M24/LM12M24蓄电池监测模块

作者:陕西正通 编辑:正通科技 来源:陕西正通电子科技 发布时间:2021-07-29

文章摘要: LM02M24蓄电池监测模块是目前功能非常全面的电池监测模块,能准确监测蓄电池总电压、充放电电流、每节电池电压、每节电池内阻、每节

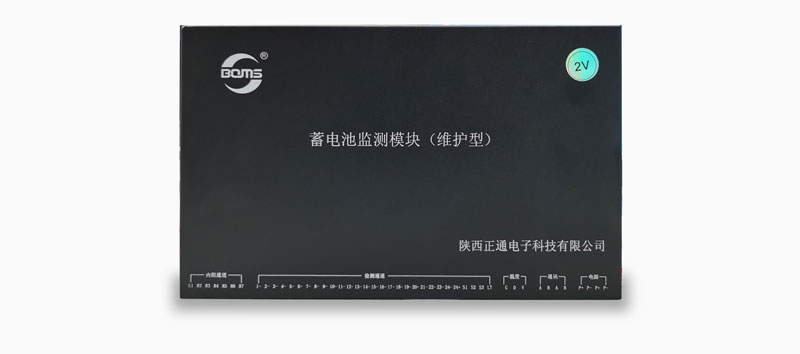

ZHT-LM02M24/LM02M24蓄电池监测模块
ZHT-LM02M24/LM12M24蓄电池监测模块是目前功能非常全面的电池监测模块,能准确监测蓄电池总电压、充放电电流、每节电池电压、每节电池内阻、每节电池温度,还能对电池漏夜现象进行监测。及时发现充电模块故障和单体电池故障包括(硫化干涸容量不足、连接条松动、爬酸漏夜、内部短路、鼓胀变形、热失控、汇流条腐蚀等)。同时革命性的实现了电池组的在线自动均衡维护功能,使电池组每节电池电压保持一致,自动消除单体电压异常告警,防止电池因长期过充失水或长期欠充硫化,提高电池组容量的可靠性和电池组使用过程中的安全性,延长电池寿命。
       本模块采用外部DC48V电源供电,RS485通信,和电池的每根连线都有一次性保险进行隔离,电路设计上采用了信号隔离和电源隔离抗干扰能力强,没有误告警。具有耐压、过流、温控保护,安全、稳定、可靠。
LM02M24/LM02M24蓄电池监测模块集成化程度高,大大降低采购成本,模块体积小,重量轻,适合多种安装方式,适应性强。
       采用标准的开放式MODBUS协议可以和各类设备及动环系统实现完美对接。

(一)、功能特点:

1、每个模块采集监测和维护24节电池;通过手拉手供电和RS485级联通信,配置多个模块可实现任何电压等级的电池组的在线监测和自动维护。
2、能准确监测蓄电池总电压、充放电电流、每节电池电压、每节电池内阻、每节电池温度;
3、能对电池漏液现象进行实时监测,防止因电池漏液形成电池外部正负极短路而起火。
4、自动均衡调整各单体电池电压,使整组电池单体电压始终保持一致,减少落后电池对其他电池的影响,有效防止因落后电池导致的安全故障,提供电池使用过程中的安全性和容量的可靠性,使每节电池都始终处于最佳活性状态,延长电池使用寿命。
5、能消除软连接条对电压和内阻测量的影响;
具有自检功能,设备工作不正常时可自检并报警提示.
6、提供RS485通信接口和开放式标准MODBUS通信协议;
7、配有拨码器无需固定编号,可自由调换,安装维护方便快捷;
8、具有自检功能,具有电源指示灯和设备故障指示灯。
9、具有模块过温,供电输入反接、过压,过流等保护;
10、具有电池组连接线反接、漏接保护功能;

(二)、参数指标:

1、2V电压监测范围:0~3V.   12V单体电压监测范围:8~16.5V
    单体电压监测精度:0.1%mV  分辨率1mV
2、内阻测量范围:0~65000μΩ     内阻重复精度:2%
内阻测量精度:2%
3、电流监测范围:0~1000A        电流监测精度:1%
4、温度监测范围:-35℃--+125℃    温度测量精度:±0.5℃
5、输入绝缘电阻:≥10MΩ,耐压:≥600V
6、通 讯 参 数:波特率(2400/4800/9600/19200bps)可设
7、通信协议:标准MODBUS协议
8、数据刷新频率为1秒
9、工作电源:DC48V
10、尺 寸:271mm×166mm×42mm
11、工 作 环 境:温度:-20℃--85℃,湿度10%--80%,无冷凝。

(三)、产品配置:

序号 名称 数量 单位
1 蓄电池监测模块 1
2 4m 0.5平方电压采集线 1
3 4m 1平方内阻采集线 1
4 1m电源线 1
5 1m通信线 1
6 保险接线盒 30
7 1A保险 25
8 8A保险 5
