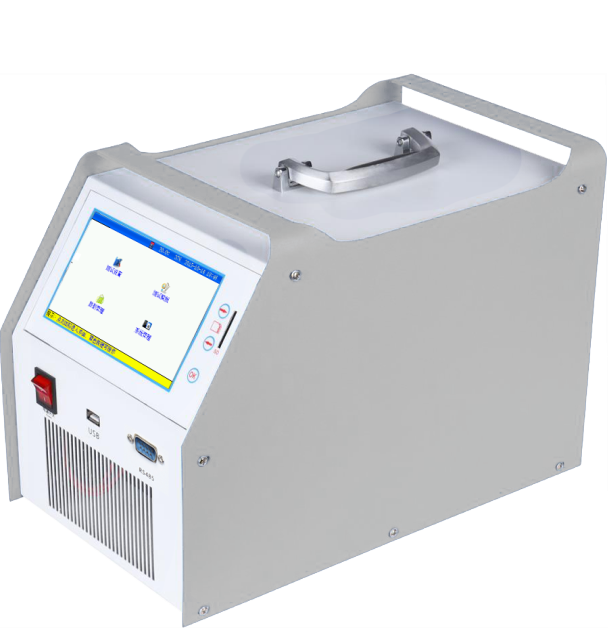

ZHT-2612蓄电池在线单体充放电仪

作者:陕西正通 编辑:正通科技 来源:陕西正通电子科技 发布时间:2021-07-30

文章摘要:一、产品概述: ZHT-2612蓄电池在线单体充放电仪可以针对单体2V 6V 12V的电池在线进行容量试验,低压恒流充电,也可设置多个循环周期对最

蓄电池在线单体充放电仪

一、产品概述:

ZHT- 2612蓄电池在线单体充放电仪可以针对单体2V/6V/12V的电池在线进行容量试验,低压恒流充电,也可设置多个循环周期对最小容量的电池作循环多次充放电,提升落后电池的容量。同时配备PC机应用软件,把采集的数据上传至计算机,便于进行各种分析。

二、主要功能

单体电池核对放电功能:
       可对单体电池进行恒流放电,设定好放电电流、放电时间 、放电容量、终止电压 等参数 ,仪器自动执行放电功能,并实时显示放电电流、电池已放容量、电池电压、放电时间等数据;当蓄电池达到预设的终止放电条件或人为中止操作均可停止放电测试。
单体电池充电功能:
       在蓄电池处于在线浮充或离线状态下,可对蓄电池进行自动充电,设定好充电电流、充电时间、终止电压等参数,仪器便自动执行充电功能,并实时显示出充电电流、电池已充入容量、电池电压、充电时间等数据,当蓄电池达到预设的终止充电条件或人为终止操作均可停止充电。
单体电池活化功能:
        在蓄电池处于在线浮充或离线状态下,可以对单体蓄电池进行循环多次充放电活化。操作前设置好充放电循环次数,单次充电时间,保护电压参数,仪器便自动进行活化功能;并实时显示电池电压、充/放电电流、充入/放出容量、充/放电时间等数据;预设的活化循环执行完毕或人为终止操作均可停止活化过程。

三、主要特点:

       数据存储:容量大。可分别保存10组活化数据、10组核对放电数据、10组充电测试数据;用户对数据可进行查询、删除及导出功能。
      具有RS232通讯接口与USB接口。数据传入计算机,进入数据库管理,可进行长期的历史数据保存和分析;利用U盘传递数据,随时测试随时保存,
      在测试过程中当检测到电池异常或活化仪本身工作异常时,活化仪自动终止测试,以便保护电池。
活化采用监控单元与功率单元一体化设计。监控单元采用高速A/D、D/A,使得测量与控制更为迅速、精确;功率单体采用新型功效器件。
       该软件全中文设计,能自动生成电压、电流曲线图,还能自动生成测试报告(包括Excel表格、WORD文档)。

四、主要性能指标:

型     号 ZHT-2612
单体电压测量类型 2V/6V/12V
单体电压测量范围 2V:0~3V     6V:4~8V 12V:8~15V
单体电压分辨率 2V/6V:0.001V;12V:0.01V
电压测试精度 0.5%
充放电电流工作范围 2V:2A~100A 6V:2A~30A 12V:2A~30A
充放电电流控制精度 0.1A
电流测试精度 1%
电池容量核对范围 20Ah~1000Ah 6V:20Ah~300Ah 12V:20Ah~300Ah
工作电压 AC 220±15%
通讯方式 RS232通讯和USB通讯
冷却方式 强制风冷
工作环境 温度:0℃~40℃    湿度:20%~80%RH
储藏条件 -20℃~70℃包装储存
显示方式 7寸彩色液晶显示屏
外型尺寸 210×240×280mm
重    量 7kg
携带方式 便携手提式
