维护型低配方案：BOMS 分布式蓄电池在线监测及自动维护系统

主要应用于通信电源、UPS、EPS、直流操作电源、高压直流电源等后备应急电源蓄电池的在线实时监测、自动维护和智能管理。及时了解蓄电池组的实际运行状态和健康状况，掌控安全风险，简化蓄电池组的日常检测和维护工作，减少电池故障，延长电池寿命。是蓄电池巡检和维护不可缺少的重要手段。



1. 实时监测电池组充放电状态、总电压、充放电电流、环境温度、各单体电池电压、单体内阻、负极柱温度、极柱漏液、剩余容量（SOC）、放电可持续时间。
2. 组网：能够接入动力环境监控系统，同时也能独立组网，实现对蓄电池组的全面监测和统一智能管理。
3. 告警和预警：及时发现电池故障并发出告警，智能分析提前预警。
4. 在线自动维护功能：在浮充状态下对电池组进行在线自动均衡维护，对欠充电池自动进行限压小电流补偿充电，使每节电池始终处于最佳活性状态，保持电池组电压均衡，防止电池长期欠充硫化或长期过充失水。从而减少电池故障，延长电池寿命。
5. 极柱漏液监测功能：（选配）配置漏液传感器，准确定位极柱漏液电池。
6. 现场能够查看监测数据、参数设置、手动内阻测试、查询历史告警数据。
7. 每节电池配置一个单体电池监测维护模块，模块之间采用手拉手环形通信方式，能自动编号，方便安装和后期维护。
8. 通信接口及协议：1路上行RS485,1路干接点、开放式标准MODBUS协议
9. 后台监控软件，B/S架构，网页方式浏览、配置手机APP。
10. 告警方式：现场声光告警，软件支持邮件、短信（配短信猫）、手机APP告警。
11. 软件的实时数据展示方式：列表（数据表格）和图表（柱状图和趋势图），选择任何一节电池参数可自动生成24小时内的历史曲线图。电池均衡度（电压、内阻、温度）直观显示。
12. 软件具有权限管理、资产管理、告警管理、历史数据查询、分析、报表功能。具有智能专家分析系统，对监测数据进行自动分析并提供维护建议。

1. 高精度：采用电子高精密测量技术，基础电压测量精度可以达到微伏级别，能真正准确测量电池内阻，针对性的抗干扰电路设计结合多种内阻测试模式，浮充状态下准确测量电池内阻。内阻测量精度可以通过千分之一的标准电阻进行验证。和福禄克或日置内阻仪测试结果基本一致。
2. 独立供电：采用不间断电源手拉手独立供电，和通信线缆一起采用六芯阻燃线连接。
3. 安全保护：具有过压、过流、过温、短路、反接保护功能，确保系统本身安全可靠。

1. 蓄电池组充放电状态监测：充电、放电、浮充
2. 蓄电池组总电压监测：范围0～1000V 精度<0.2%
3. 充放电电流监测：范围0～1000A 精度<1%
4. 单体电池电压：范围2V 0～3V   12V 0～16.5V  精度<0.1%
5. 单体电池内阻：范围0～65535μΩ 测量精度<2%  重复精度<2%
6. 单体电池温度：-35℃～+125℃   精度<0.5℃
7. SOC精度：<10%
8. 数据刷新频率<5S
9. 输入绝缘电阻：≥10MΩ，600V
10. 通讯参数：波特率（4800/9600/19200/38400bps）可设
11. 工作电源：外接 DC12V
12. 温度：-20℃~85℃，湿度10%~80%，无冷凝
13. 单体电池的漏液监测（选配）：每个极柱周围布置电池漏液传感器，准确定位极柱漏液电池。

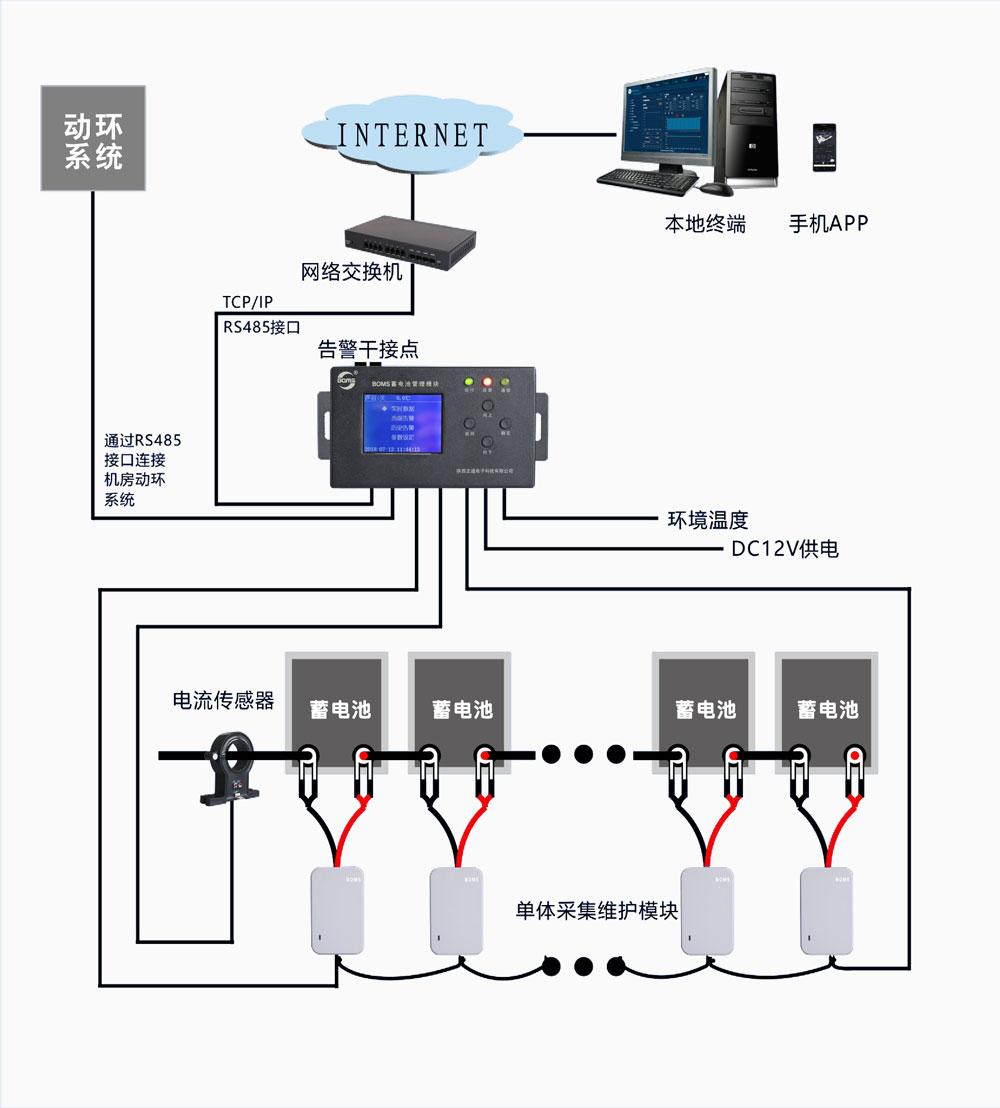

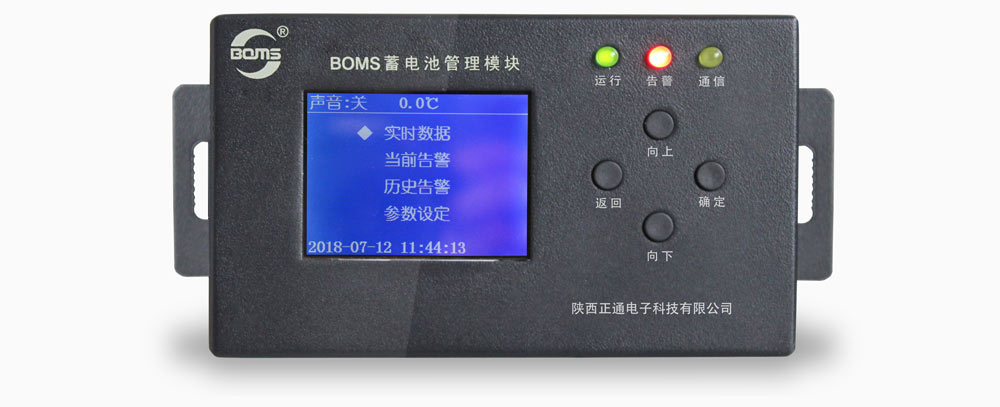

1. 蓄电池管理模块ZHT-JMM01：负责蓄电池在线数据管理及显示的装置，能够显示蓄电池的实时数据、当前告警、历史告警数据查询、参数设定等，直接无需通过软件或其他设备就可以对单节模块进行编号，采集电池组充放电电流数据，将监测的数据向上传输。具有2路干接点，2路RS485接口。

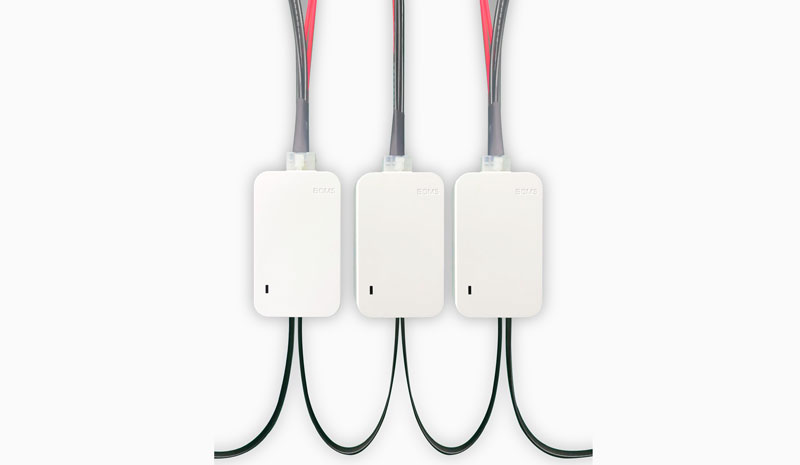

2. 单体监测维护模块ZHT-MM：每个模块监测1节电池，采集电池单体电压、内阻、极柱温度、极柱漏液和自动均衡维护。模块之间采用手拉手环形通信方式，具有自动编号功能，安装时无需逐一手动编号。采用不间断电源手拉手独立供电，和通信线缆一起采用六芯阻燃线连接。
3. 采集维护线缆：标准配件（阻燃线），每个单体监测维护模块配置1束。
4. 极柱温度传感器：监测电池极柱温度。
5. 霍尔电流传感器：监测电池组充放电电流。
6. 极柱漏液传感器（选配）：布置安装在电池极柱周围，负责监测电池极柱漏液。
7. 电源适配器：AC220V/DC12V或DC48/DC12V或DC220/DC12V;根据现场情况选择配置。

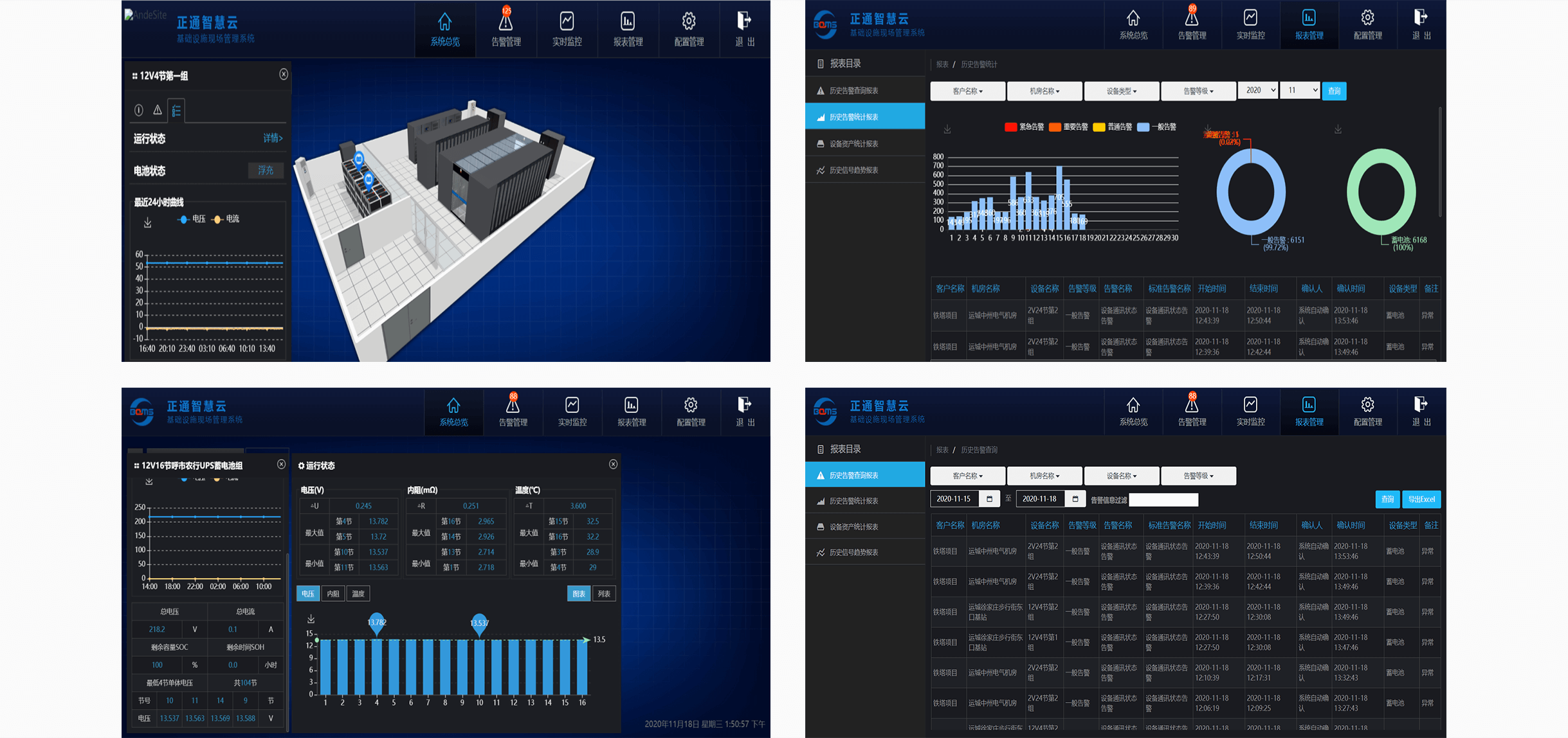

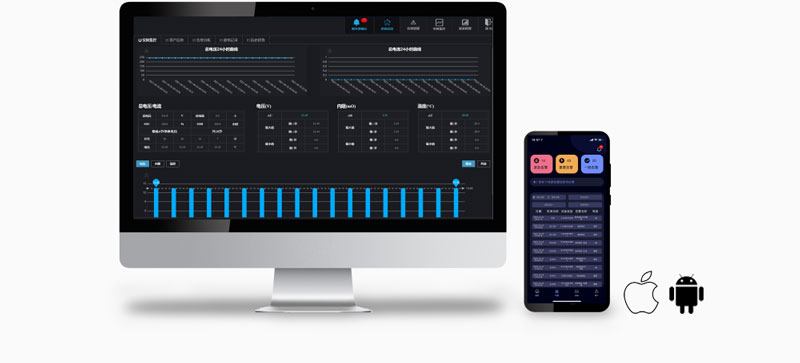

8. 监控平台软件：采用B/S结构设计，网页方式浏览，支持云服务，响应速度快，人机界面友好。监控分析软件功能强大，可对历史数据进行查询、分类、自动生成柱状图、趋势图，并可自定义生成报表，具备智能专家分析系统，对监测数据进行自动分析并提供维护建议。

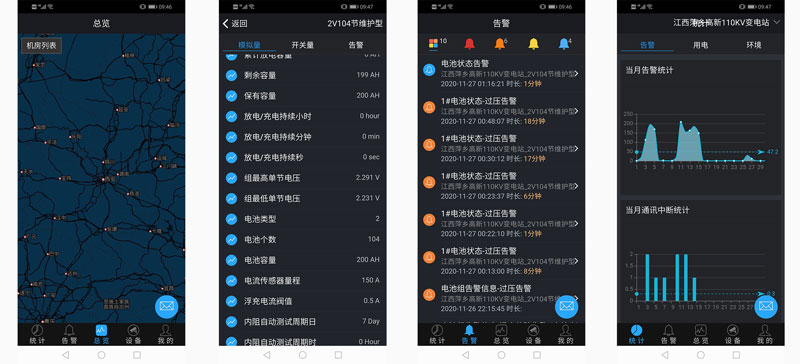

9. 手机APP：手机客户端监控软件，支持安卓和苹果系统。
