蓄电池高速采集器
文章摘要:蓄电池高速采集器型号适用范围监测电池数量ZHT-GSQ50ZHT-MM01分布式维护模块150节ZHT-RGQ50ZHT-CM01分布式维护模块150节一、产品适用范围:
蓄电池高速采集器
图1:高速采集器外观图1
图2高速采集器外观图2
图3:高速采集器外观图3
2、接口说明
高速采集器接口
图5:高速采集器接口说明
型号 | 适用范围 | 监测电池数量 |
ZHT-GSQ50 | ZHT-MM01分布式维护模块 | 150节 |
ZHT-RGQ50 | ZHT-CM01分布式维护模块 | 150节 |
一、产品适用范围:
本产品适用于铅酸阀控式密封蓄电池组成的蓄电池组。
二、产品介绍:
蓄电池高速采集器 是陕西正通科技为保证UPS电源、EPS电源、变电站直流电源、通信电源等后备电源系统蓄电池监测数据上传的实时性和同步性而设计的一款蓄电池高速采集器,属于BOMS蓄电池在线监测及自动维护系统中的设备之一。加速集中收集各单节采集维护模块数据向现场监控主机传送,不管多少节电池保证可以在5秒时间内全部实现数据刷新。
2、BOMS蓄电池高速采集器功能全面,采集电流数据精确,上传速度快,安装方便是目前最理想的蓄电池高速采集器。
2、BOMS蓄电池高速采集器功能全面,采集电流数据精确,上传速度快,安装方便是目前最理想的蓄电池高速采集器。
三、产品特点:
1.产品主要元器件均采用进口元器件,保证了产品的采样精度以及系统的稳定。
2.高速采集器设计轻巧方便,可就近式安装。
3.具有1路电流监测接口,可以监测电池组充放电电流。
4.采用DC12V独立供电。
5.下行接口采用RJ11(六芯)口与单体采集维护模块连接,上行2路RS485接口连接主机或下一个高速采集器。
6.不管多少节电池,保证可以在5秒时间内全部实现数据刷新。
2.高速采集器设计轻巧方便,可就近式安装。
3.具有1路电流监测接口,可以监测电池组充放电电流。
4.采用DC12V独立供电。
5.下行接口采用RJ11(六芯)口与单体采集维护模块连接,上行2路RS485接口连接主机或下一个高速采集器。
6.不管多少节电池,保证可以在5秒时间内全部实现数据刷新。
四、产品外观图

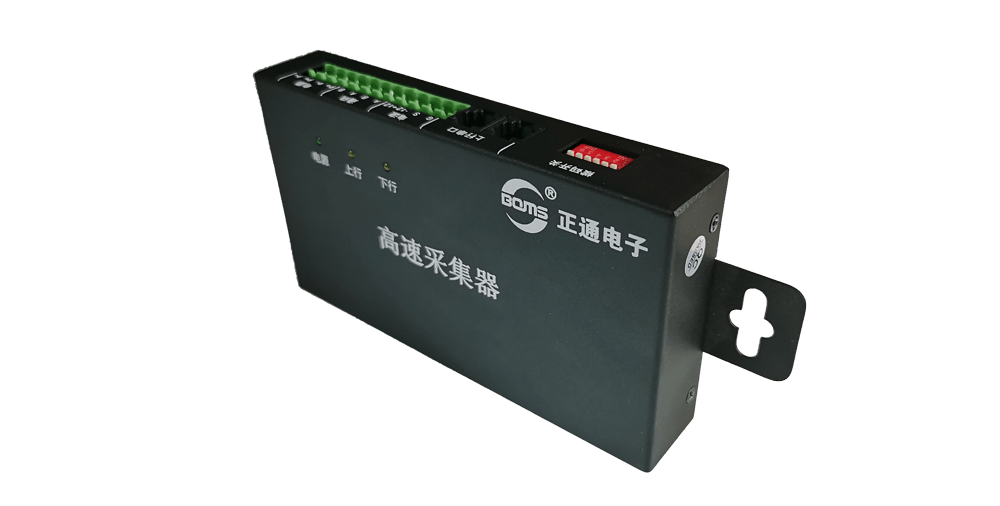

![高速采集器外观1](http://www.pems.com.cn/uploadfile/2021/0803/20210803112103695.png)

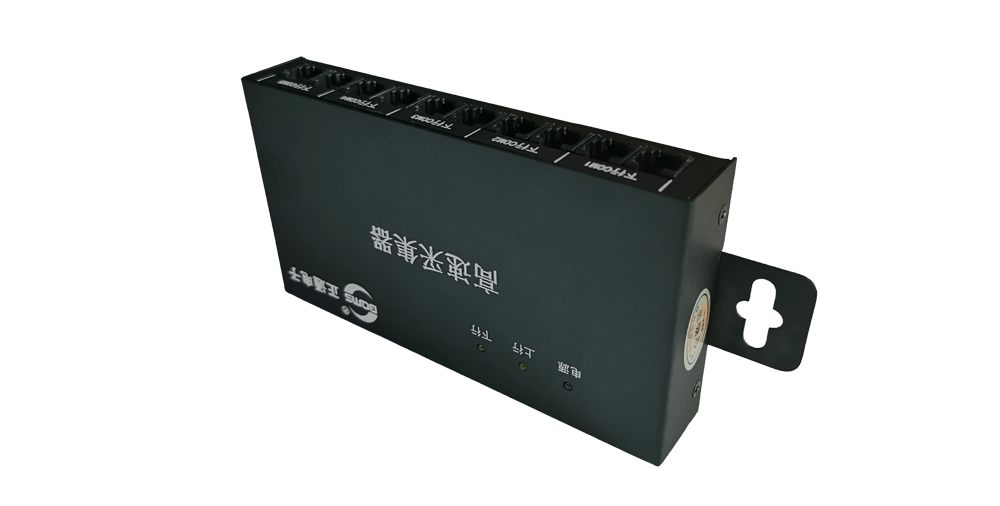

![高速采集器外观2](http://www.pems.com.cn/uploadfile/2021/0803/20210803112131588.png)

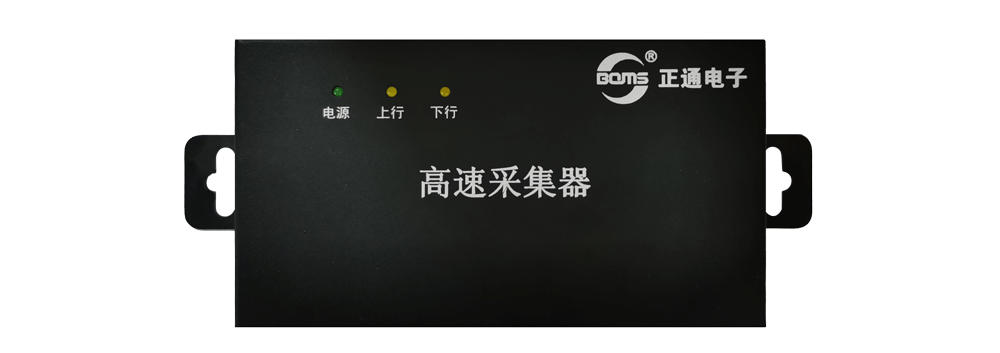

![高速采集器外观3](http://www.pems.com.cn/uploadfile/2021/0803/20210803115137155.png)
五、产品尺寸规格:
![高速采集器外观尺寸图](http://www.pems.com.cn/uploadfile/2021/0803/20210803115647564.png)

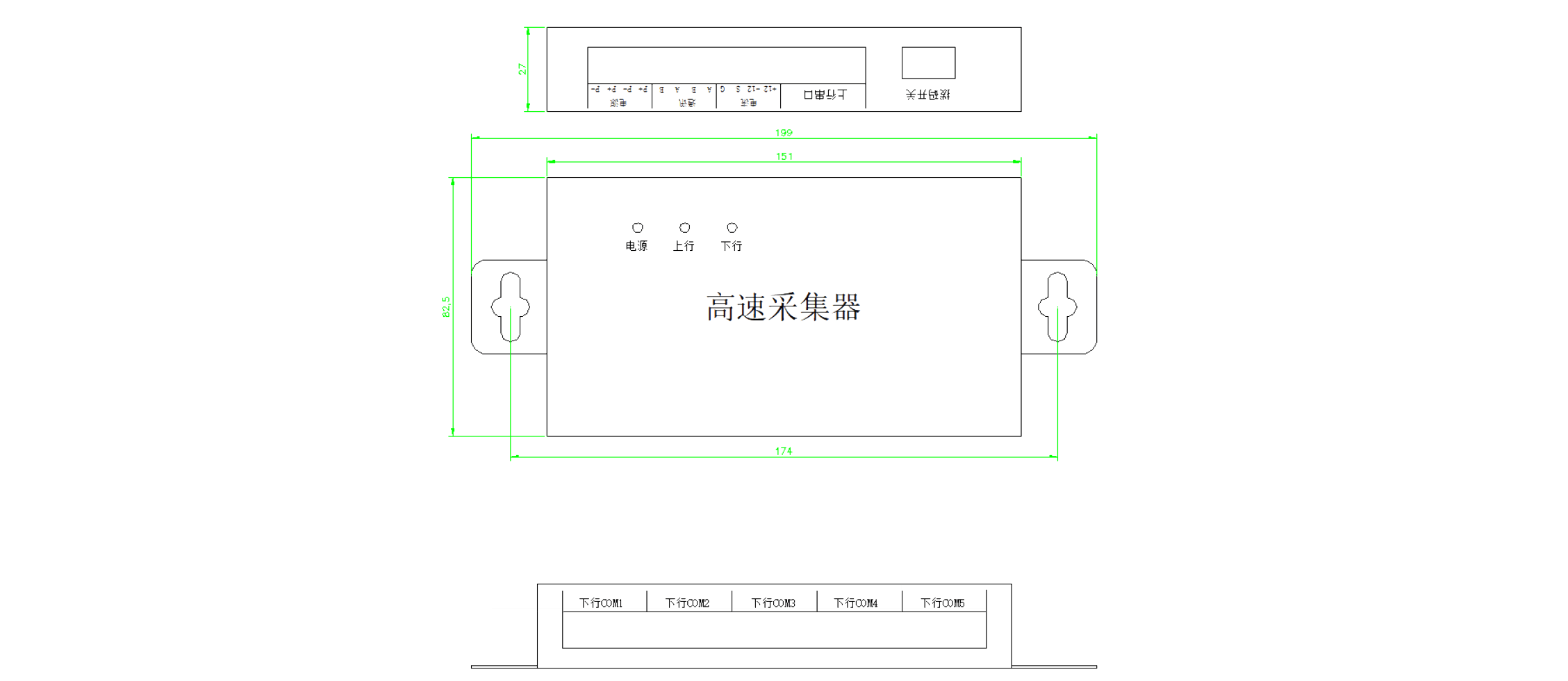

图4:BOMS蓄电池高速采集器尺寸图
模块外形尺寸:如图2,长199mm、宽27mm、高82.5mm。
模块外形尺寸:如图2,长199mm、宽27mm、高82.5mm。
六、技术参数:
1:高速采集器规格型号 | ZHT-GSQ50 | |
工作环境 | 温度:-20℃~85℃,湿度:10%~80%,无冷凝 | |
工作电源 | DC12V | |
空载功耗 | 1W | |
满载功耗 | 50W | |
监测通讯方式(下行) | UART | |
对外通讯方式(上行) | RS485 | |
告警干接点 | ||
最大采集电池节数 | 150节,可串联 | |
模块通讯口 | 下行6芯RJ11(V+V- A B P+ P-) | 上行RS485 |
尺寸 | 长199mm、宽27mm、高82.5mm |
高速采集器逐个通道读取单节采集维护模块采集的电压、内阻、温度,并进行收集整理,上传至现场监测主机。每个下行COM口负责30节蓄电池组的数据。
(1)收集单体采集维护模块采集数据。
(2)采集电流需接电流传感器。
(2)自带2路上行RS485接口,对接现场监测主机及下一个高速采集器。
(1)收集单体采集维护模块采集数据。
(2)采集电流需接电流传感器。
(2)自带2路上行RS485接口,对接现场监测主机及下一个高速采集器。
七、功能描述:
1、电流监测
接电流传感器可以采集电池组充放电电流数据。
2、高速采集
加速集中收集各单节采集维护模块数据向现场监控主机传送,不管多少节电池保证可以在5秒时间内全部实现数据刷新,保证数据的实时性和同步性。
接电流传感器可以采集电池组充放电电流数据。
2、高速采集
加速集中收集各单节采集维护模块数据向现场监控主机传送,不管多少节电池保证可以在5秒时间内全部实现数据刷新,保证数据的实时性和同步性。
八、接口及指示灯说明:
1、高速采集器指示灯指示灯 | 说明 |
运行(绿色) | 1.常亮(设备正常) 2.熄灭(设备失电) |
上行通信(黄色) | 1.闪烁(有上行数据通信) 2.熄灭(无上行通信) |
下行通信(黄色) | 1.闪烁(有下行数据通信) 2.熄灭(无下行通信) |
2、接口说明
高速采集器接口

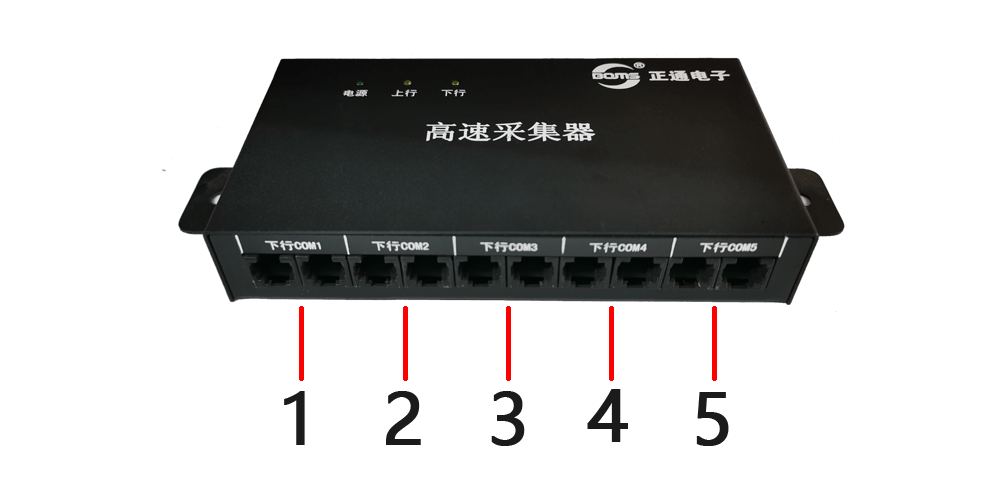

![高速采集器接口说明](http://www.pems.com.cn/uploadfile/2021/0803/20210803121018929.png)

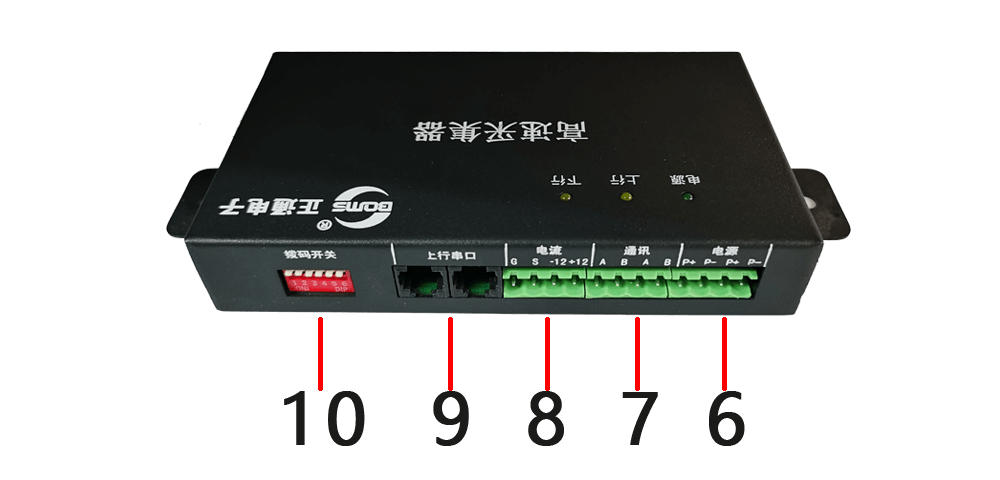

![高速采集器接口说明](http://www.pems.com.cn/uploadfile/2021/0803/20210803121041930.png)
标号 | 接口名称 | 接口说明 |
1 | 下行COM1 | 负责蓄电池组1-30号蓄电池的供电及通信 |
2 | 下行COM2 | 负责蓄电池组31-60号蓄电池的供电及通信 |
3 | 下行COM3 | 负责蓄电池组61-90号蓄电池的供电及通信 |
4 | 下行COM4 | 负责蓄电池组91-120号蓄电池的供电及通信 |
5 | 下行COM5 | 负责蓄电池组121-150号蓄电池的供电及通信 |
6 | 电源 | P+ P-电源接口DC12V |
7 | RS485 | 数据传输至监控主机 |
8 | 电流 | +12 -12 S G (电池组电流信号接口) |
9 | 上行串口 | 预留 |
10 | 拨码开关 | 1号拨码:波特率设定9600 E 8 1 2号拨码:波特率设定19200 E 8 1 3号拨码:波特率设定38400 E 8 1 5、6号拨码:5为组码位(确定设备为第几组) 6为号码位(确定设备为本组第几号) |
