蓄电池管理模块
文章摘要：蓄电池管理模块型号电池组适用模块ZHT-JM01监控1~2组ZHT-CM01分布式模块ZHT-JMM01监控1~2组ZHT-MM01分布式维护模块ZHT-JM01W无线传输监控1~
蓄电池管理模块
本产品适用于铅酸阀控式密封蓄电池组成的蓄电池组。
2、BOMS蓄电池管理模块功能全面，采集数据精确，上传速度快，安装方便，走线美观，是目前最理想的蓄电池管理模块。
2.管理模块设计轻巧方便，可就近式安装。
3.具有2路电流监测接口，可以监测电池组充放电电流。
4.采用DC12V独立供电。
5. ZHT-JM01管理模块下行接口采用RJ11(四芯)口与单体采集模块连接，自带2路上行RS485接口，接入上位机；ZHT-JMM01下行接口采用RJ11（六芯）口与单体采集维护模块连接，自带2路上行通讯RS485接口，接入上位机。

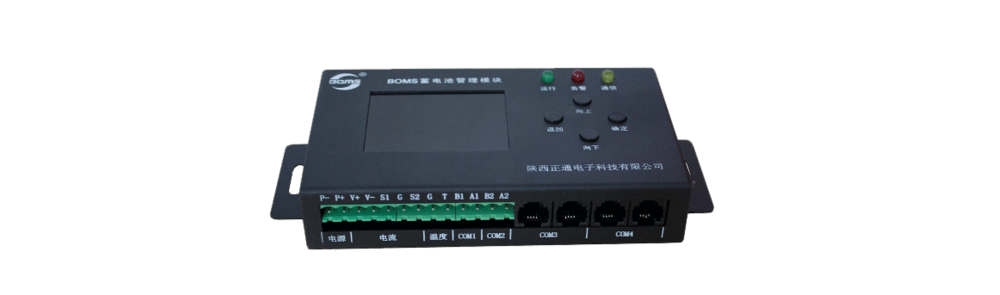

图1：BOMS蓄电池管理模块外观图1

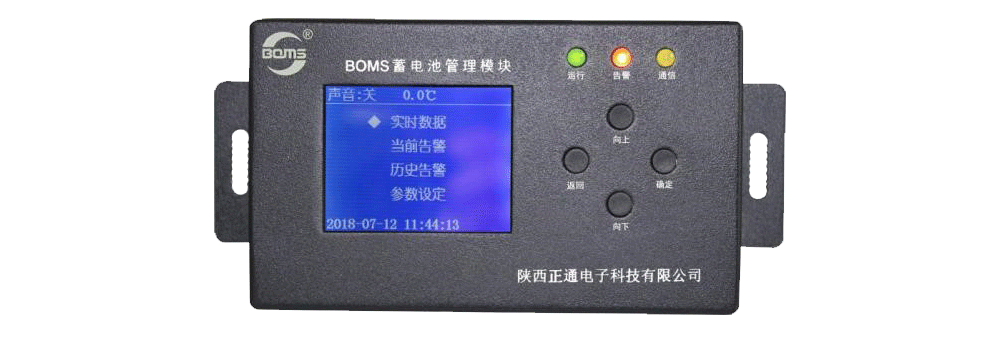

图2：BOMS蓄电池管理模块外观图2
图3：BOMS蓄电池管理模块外观图3

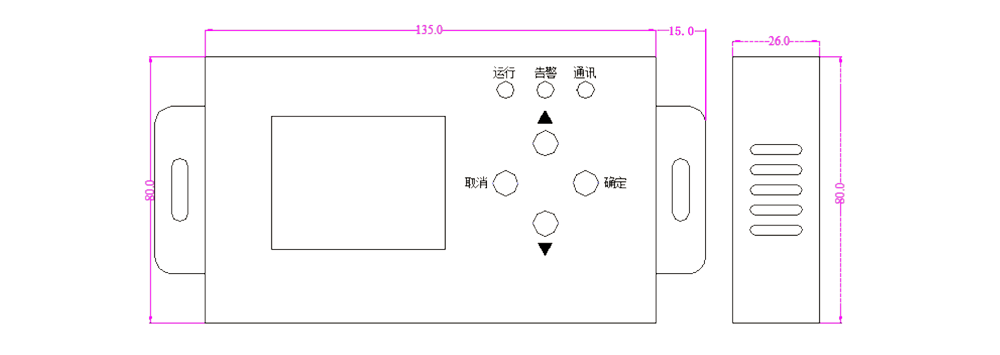

图4：BOMS蓄电池管理模块尺寸图
模块外形尺寸：如图2，长165mm、宽26mm、高80mm。
BOMS蓄电池管理模块逐个读取单体采集模块电压、内阻、温度，极柱漏液、臌胀变形并进行分析与显示。最多可接两组蓄电池。
（1）收集显示单体采集模块采集数据，设置蓄电池组信息及报警门限。
（2）对单体采集模块地址进行设置。
（3）波特率可设。
（4）采集电流需接电流传感器。
（5）采集环境温度需接环境温度传感器。
（6）自带2路上行RS485接口，可接入上位机。
实时显示监测模块上传的蓄电池组数据：运行状态、组端电压、充放电电流、单体电压、单体内阻、单体温度、预估电池组剩余容量、鼓胀变形（选配）、极柱漏液监测（选配）。
2、内阻自动/手动测试功能
①、在线自动进行每节电池内阻测试，周期可手动设定。
②、现场手动测试每节电池的内阻。
3、异常告警功能可设置总电压门限、单节电压门限、单节内阻门限、温度门限等门限值，如发生越限行为，设备主机将会进行现场声光告警，上位机监控平台也将进行远程声光告警，提示维护人员进行异常排除。
4、环境温度监测功能
具备一路环境温度监测接口，连接温度传感器，负责机房环境温度的监测。

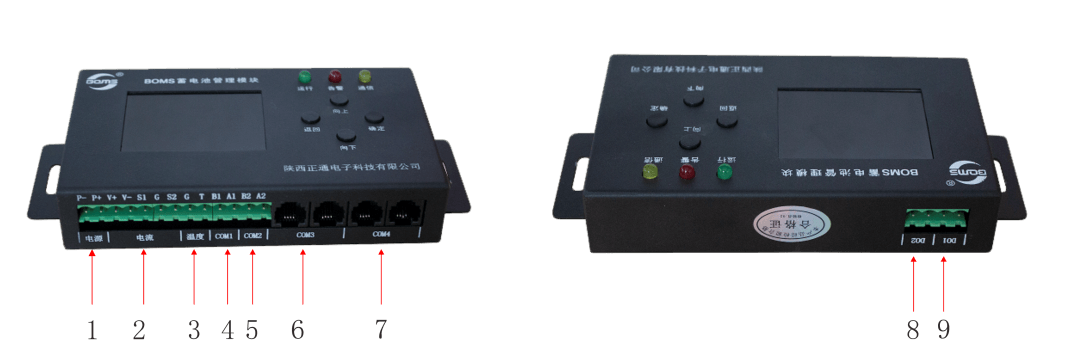

图5：BOMS蓄电池管理模块接口说明图
| 型号 | 电池组 | 适用模块 |
| ZHT-JM01 | 监控1~2组 | ZHT-CM01分布式模块 |
| ZHT-JMM01 | 监控1~2组 | ZHT-MM01分布式维护模块 |
| ZHT-JM01W | 无线传输监控1~2组 | WM01分布式模块 |
一、产品适用范围：
二、产品介绍：
1、ZHT-JM01 是陕西正通科技为保证UPS电源、EPS电源、变电站直流电源、通信电源等后备电源系统（蓄电池）监测的管理与维护而设计的一款蓄电池管理模块，属于BOMS蓄电池在线监测系统中的设备之一。可监测1-2组蓄电池，BOMS蓄电池管理模块逐个读取单体采集模块电压、内阻、温度，极柱漏液、臌胀变形并进行分析与显示。2、BOMS蓄电池管理模块功能全面，采集数据精确，上传速度快，安装方便，走线美观，是目前最理想的蓄电池管理模块。
三、产品特点：
1.产品主要元器件均采用进口元器件，保证了产品的采样精度以及系统的稳定。2.管理模块设计轻巧方便，可就近式安装。
3.具有2路电流监测接口，可以监测电池组充放电电流。
4.采用DC12V独立供电。
5. ZHT-JM01管理模块下行接口采用RJ11(四芯)口与单体采集模块连接，自带2路上行RS485接口，接入上位机；ZHT-JMM01下行接口采用RJ11（六芯）口与单体采集维护模块连接，自带2路上行通讯RS485接口，接入上位机。
四、产品外观图
五、产品尺寸规格：
模块外形尺寸：如图2，长165mm、宽26mm、高80mm。
六、技术参数：
1：BOMS蓄电池管理模块规格| 型号 | ZHT-JM01 |
| 工作环境 | 温度：-20℃--85℃，湿度10%--80%，无冷凝 |
| 工作电源 | DC12V |
| 功耗 | 3W |
| 监测通讯方式 | UART |
| 对外通讯方式 | RS485 |
| 告警干接点 | |
| ZHT-JM01监测电池数量 | 单组300节；2组每组150节 |
| ZHT-JMM01监测电池数量 | 最多监测2组，每组40节 |
| 显示器 | 2.4寸TFT |
| 外观尺寸 | 165mm×80mm×26mm |
（1）收集显示单体采集模块采集数据，设置蓄电池组信息及报警门限。
（2）对单体采集模块地址进行设置。
（3）波特率可设。
（4）采集电流需接电流传感器。
（5）采集环境温度需接环境温度传感器。
（6）自带2路上行RS485接口，可接入上位机。
七、功能描述：
1、监测数据显示功能实时显示监测模块上传的蓄电池组数据：运行状态、组端电压、充放电电流、单体电压、单体内阻、单体温度、预估电池组剩余容量、鼓胀变形（选配）、极柱漏液监测（选配）。
2、内阻自动/手动测试功能
①、在线自动进行每节电池内阻测试，周期可手动设定。
②、现场手动测试每节电池的内阻。
3、异常告警功能可设置总电压门限、单节电压门限、单节内阻门限、温度门限等门限值，如发生越限行为，设备主机将会进行现场声光告警，上位机监控平台也将进行远程声光告警，提示维护人员进行异常排除。
4、环境温度监测功能
具备一路环境温度监测接口，连接温度传感器，负责机房环境温度的监测。
八、接口及指示灯说明：
1、BOMS蓄电池管理模块按键说明
| 按键 | 功能说明 |
| 向上 | 本界面光标向上移动 |
| 向下 | 本界面光标向下移动 |
| 确定 | 对参数设置进行确认，进入下一界面 |
| 返回 | 对参数设置进行取消，返回上一界面 |
2、BOMS蓄电池管理模块指示灯说明
| 指示灯 | 说明 |
| 运行（绿色） | 1.闪烁（设备正常） 2.熄灭（设备失电） 3.常亮（设备故障） |
| 告警（红色） | 1.常亮（设备有告警） 2.熄灭（设备无告警） |
| 通信（黄色） | 1.闪烁（有上行数据通信） 2.熄灭（无上行通信） 3.常亮（设备故障） |
3、BOMS蓄电池管理模块接口说明
| 标号 | 接口名称 | 接口说明 |
| 1 | 电源 | P+ P-电源接口DC12V |
| 2 | 电流 | V+ V- S1 G （电池组1组电流信号接口） V+ V- G S2 （电池组2组电流信号接口） |
| 3 | 温度 | G T环境温度接口 |
| 4 | COM1 | B1 A1上行RS485接口 |
| 5 | COM2 | B2 A2上行RS485接口 |
| 6 | COM3 | 第1组蓄电池监测通讯接口，两个口内部并联，ZHT-JM01为四芯RJ11口，用于跟单体采集模块间通讯。ZHT-JM01为六芯RJ11口，用于跟单体采集维护模块间通讯。 |
| 7 | COM4 | 第2组蓄电池监测通讯接口，两个口内部并联，ZHT-JM01为四芯RJ11口，用于跟单体采集模块间通讯。ZHT-JM01为六芯RJ11口，用于跟单体采集维护模块间通讯。 |
| 8 | DO2 | 设备数据告警 |
| 9 | DO1 | 监测模块故障 |
